6Vカブを12Vにする! 3端子から4端子レギュレーターのハーネス作製

部屋のエアコンで涼みながら、ハーネスを作っていきます。

1982年式のスーパーカブの3端子レギュレータ用ですが、他の年代の同様レギュレータならおよそ互換があると思います。

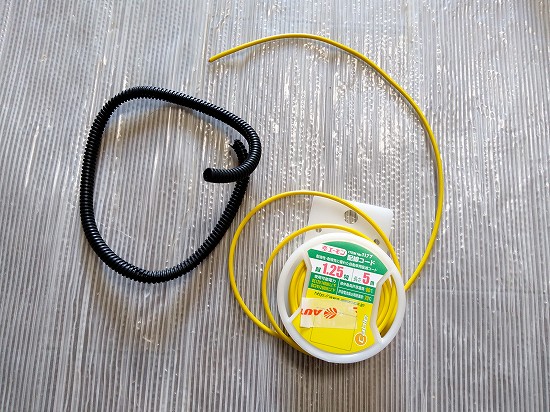

先に黄色コードに取りかかりました。

4端子のレギュレーターは、照明系統の黄色コードから分岐する必要があります。

f:id:moriju:20210912120417j:plain

スーパーカブ50 CDXはレッグカバー内あたりに黄色コードがギボシで接続されているポイントがあります。そこまでレギュレーター設置部分からた延長します。

タンク下へシャーシーの穴を通す黄色コードは保護のためチューブに通しておきました。

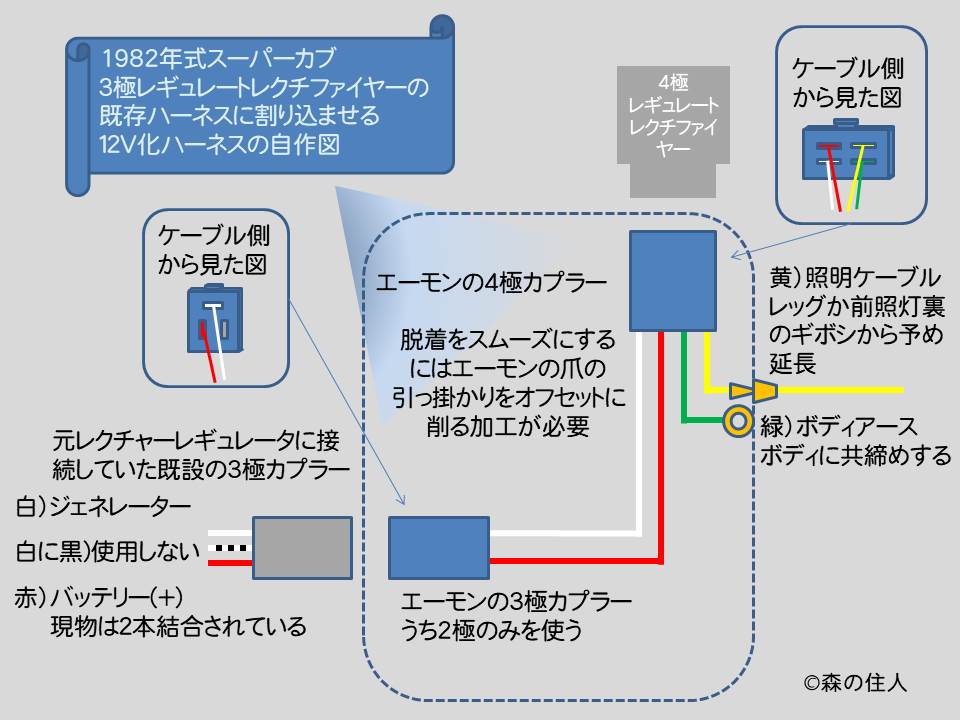

ハーネス本体は配線図を見ながら作成します。

f:id:moriju:20210912121626j:plain

粛々と作り続け・・

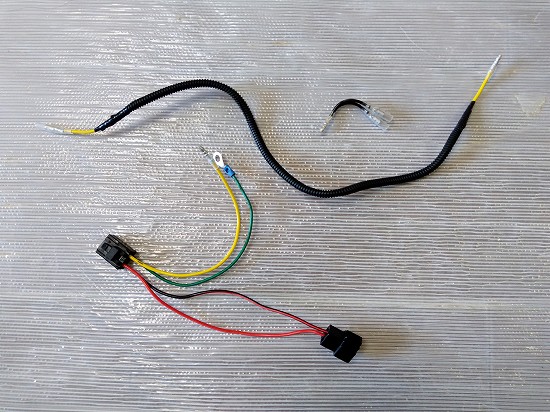

1時間ぐらいで完成しました。

延長の黄色コードは60cm、ほかハーネス本体の各コードの長さはそれぞれ20cmにしました。

黒色の短い分岐コードはエーモンの既製品です。

f:id:moriju:20210912121156j:plain

ハーネスだけで仮に繋いでみました。

左下がサイドカバー内、黒色保護チューブはタンク下からレッグシールド内に伸びる部分なります。

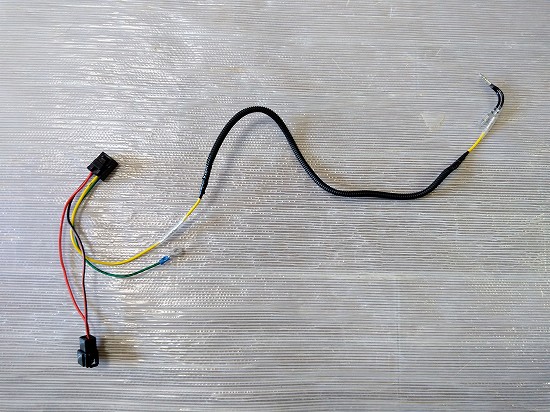

f:id:moriju:20210912121252j:plain

良い感じです。

これを現車に合わせるとポンポンと容易に接続できるでしょう。

たぶん。 つづく
